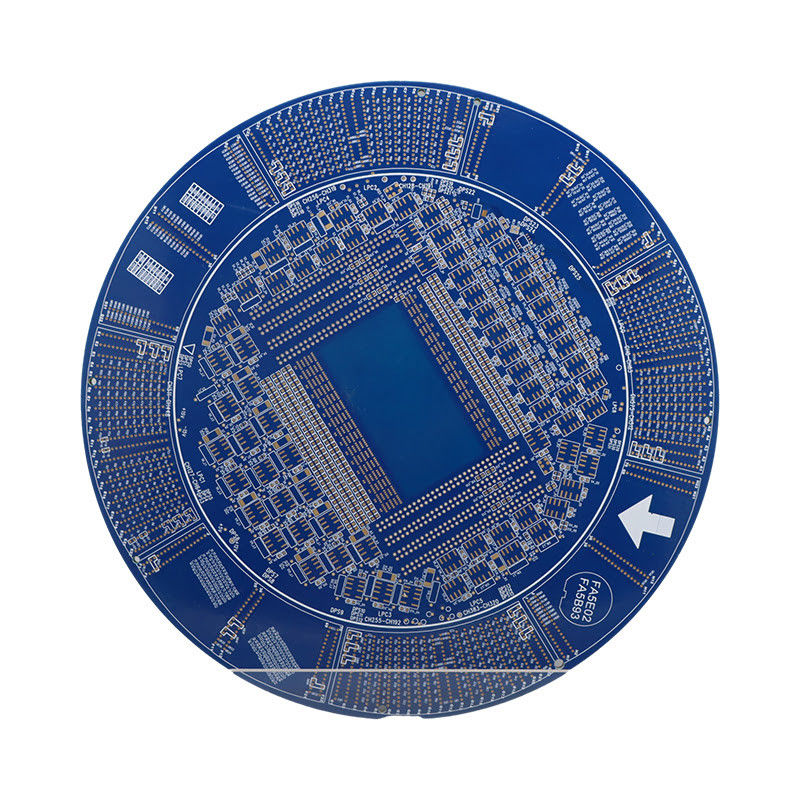

Imersão de prata de camada alta PCB de camada múltipla placa de circuito OSP superfície

Descrição do produto:

O PCB de camada alta, também conhecido como circuito impresso de nível superior ou placa de circuito impresso de piso alto, é uma placa de fiação impressa superior projetada para projeto de circuito avançado.

O PCB de alta camada possui um alto número de camadas, tornando-o ideal para dispositivos eletrônicos complexos e de alto desempenho.Este PCB é capaz de lidar com sinais de alta velocidade e fornecer desempenho confiável.

Uma das principais características do PCB de camada alta é o seu controlo de impedância, que garante a manutenção das características elétricas do circuito,Minimizar as interferências do sinal e garantir um desempenho óptimo.

O PCB de camada alta também é compatível com RoHS, cumprindo os regulamentos ambientais e de segurança.

Quando se trata de largura de linha e espaçamento, o PCB de camada alta define a barra alta com um mínimo de 3 milímetros para ambos.Perfeito para dispositivos eletrónicos miniaturizados.

As opções de cores da máscara de solda para o PCB de camada alta incluem verde, azul, preto, vermelho, amarelo e branco.Isto não só acrescenta apelo estético mas também ajuda na identificação e organização de diferentes circuitos.

Em resumo, o PCB de camada alta é um produto de ponta que oferece alta contagem de camadas, controle de impedância, conformidade RoHS e largura e espaçamento de linha precisos.Seu design de circuito avançado o torna uma escolha superior para aplicações eletrônicas exigentes, tornando-a uma opção de escolha para engenheiros e designers.

Características:

• Nome do produto: PCB de camada alta
• Min. Espaço livre da máscara de solda: 0,1 mm
• Revestimento da superfície:
  • HASL
  • ENIG
  • OSP
  • Prata de imersão
  • Estaca de imersão
• Tempo de execução: 3-5 dias
• Cores de serigrafia:
  • Branco
  • Negro
  • Amarelo
• Material: FR-4

Características principais:

• Projeto avançado de PCB de camada
• Placas de fiação impressas superiores
• Material de PCB de alta qualidade
• Espaço livre da máscara de solda fina para circuitos precisos
• Várias opções de acabamento de superfície para necessidades específicas
• Tempo de execução curto para uma produção eficiente
• Cores personalizáveis de serigrafia para fins de marca
• Material FR-4 durável para um desempenho fiável

Parâmetros técnicos:

Aplicações:

O PCB de camada alta, também conhecido como PCB de camada avançada, é uma placa laminada sofisticada projetada para atender aos dispositivos eletrônicos de alto desempenho.Com a sua placa de circuito de camada de elite e tecnologia de interconexão de alta densidade, este produto tornou-se uma escolha popular entre as indústrias que exigem o mais alto nível de precisão e fiabilidade.

O PCB de camada alta é amplamente usado em várias indústrias, especialmente aquelas que exigem transmissão de sinal de alta velocidade e circuitos complexos.

• Indústria das comunicações:Os PCB de camada alta são amplamente utilizados na indústria de comunicações para transmissão de dados de alta velocidade em dispositivos como roteadores, switches e hubs.
• Indústria automóvel:Com o uso crescente de componentes eletrônicos em veículos modernos, os PCB de camada alta são usados em sistemas avançados de assistência ao motorista, sistemas de infoentretenimento e outras unidades de controle eletrônico.
• Indústria aeroespacial:Os PCB de camada alta são essenciais na indústria aeroespacial, onde são necessários dispositivos eletrônicos de alto desempenho para sistemas de navegação, comunicação e controle em aeronaves e naves espaciais.
• Indústria médica:Na indústria médica, os PCB de camada alta são usados em equipamentos médicos, como máquinas de ressonância magnética, marcapasso e desfibriladores, onde a precisão e a confiabilidade são de extrema importância.

O PCB de camada alta é conhecido por sua qualidade excepcional e tecnologia avançada.

• Número de camadas:Como o nome sugere, os PCB de camada alta têm uma alta contagem de camadas, variando de 8 a 24 camadas.que os tornem adequados para dispositivos eletrónicos avançados.
• Espessura de cobre:Os PCBs de camada alta oferecem uma ampla gama de opções de espessura de cobre, de 1/3 oz a 2 oz, para atender a diferentes requisitos de design.
• Cores de serigrafia:As opções de cores de silkscreen para PCBs de camada alta incluem branco, preto e amarelo, proporcionando flexibilidade no design e facilitando a identificação de diferentes componentes na placa.
• Min. Limitação da máscara de solda:Os PCBs de camada alta têm uma distância mínima da máscara de solda de 0,1 mm, garantindo uma solda precisa e precisa, mesmo para pequenos componentes.
• Controle de impedância:A utilização da tecnologia de controlo de impedância nos PCB de camada elevada garante uma transmissão de sinal estável e fiável, tornando-os adequados para a transmissão de dados de alta velocidade.

Os PCB de camada alta desempenham um papel crucial no funcionamento de dispositivos eletrónicos de alto desempenho em várias indústrias.Este produto tornou-se uma escolha para as indústrias que exigem precisãoQuando se trata de interconexões de alta densidade e circuitos complexos, os PCBs de camada alta são a escolha principal para engenheiros e designers em todo o mundo.

Personalização:

O nosso PCB de camada alta é a solução perfeita para os seus projetos eletrónicos complexos e de alto desempenho.Podemos fornecer-lhe uma placa laminada sofisticada que atenda às suas necessidades específicas.

• HASL (nivelação da solda a ar quente)
• ENIG (Ouro de imersão em níquel sem eléctro)
• OSP (conservante orgânico solúvel)
• Prata de imersão
• Estaca de imersão

Nossos PCBs de camada alta podem acomodar componentes pequenos e precisos com um tamanho mínimo de buraco de 0,2 mm. Isso permite maior flexibilidade de design e maior funcionalidade para seus dispositivos eletrônicos.

• Branco
• Negro
• Amarelo

Os nossos PCBs de camada alta são especificamente concebidos para circuitos de alta densidade e complexos, com uma contagem de camadas que varia de 6 a 40 camadas.Isto permite uma utilização mais eficiente do espaço e uma melhor integridade do sinal.

Usamos técnicas e equipamentos de produção avançados para alcançar uma largura de linha mínima e um espaçamento de 3 milímetros.com uma tensão superior de 0,15 V,.

Com o nosso serviço de personalização de PCB de camada alta, você pode esperar placas de circuito de alta qualidade e confiáveis para as suas aplicações mais exigentes.Contacte-nos hoje para saber mais sobre como podemos atender às suas necessidades específicas.

Embalagem e transporte:

O PCB de alta camada é um produto eletrônico delicado que requer embalagens e transporte especiais para garantir a sua chegada segura ao cliente.Aqui estão os passos que damos para embalar e enviar nossos PCBs de camada alta:

• Em primeiro lugar, todos os componentes do PCB de camada alta são cuidadosamente inspecionados e testados para garantir que estão em boas condições de funcionamento.
• Em seguida, o PCB é colocado num saco antiestático para evitar qualquer dano causado pela eletricidade estática.
• Em seguida, o PCB é colocado numa caixa revestida de espuma para proporcionar amortecimento e proteção durante o transporte.
• Se o PCB tiver componentes frágeis, são envolvidos individualmente em borracha e colocados na caixa.
• A caixa é então selada com fita adesiva e rotulada com o nome do produto e informações de envio.

Nós tomamos muito cuidado no envio de nossos PCBs de alta camada para garantir que eles cheguem em segurança e a tempo.

• Uma vez que o produto está embalado, é entregue ao nosso parceiro de transporte confiável.
• Nosso parceiro de transporte usa métodos de transporte seguros e confiáveis para entregar o produto ao endereço do cliente.
• Fornecemos um número de rastreamento ao cliente para que ele possa monitorar o estado do seu carregamento.
• Após a chegada, é necessária a assinatura do cliente para confirmar a entrega e garantir que o produto é recebido em boas condições.

Com a nossa embalagem cuidadosa e métodos de envio confiáveis, os clientes podem confiar que os seus PCBs de camada alta chegarão em perfeitas condições.

Perguntas frequentes:

• Maior flexibilidade de projeto: PCBs de camada alta permitem projetos mais complexos e compactos devido ao maior número de camadas.
• Melhoria da integridade do sinal: com mais camadas, há menos interação e interferência entre os sinais, resultando em melhor desempenho geral.
• Maior densidade: PCBs de camada alta podem acomodar mais componentes em uma área menor, tornando-os ideais para dispositivos miniaturizados.
• Melhor gestão térmica: as camadas adicionais proporcionam mais espaço para a dissipação de calor, garantindo um melhor controlo e fiabilidade da temperatura.
• Redução do ruído: as múltiplas camadas actuam como escudos, reduzindo o nível de ruído e melhorando a qualidade do sinal.

• Integridade do sinal: o projeto deve garantir interferências mínimas entre os sinais para manter uma comunicação de alta qualidade.
• Gerenciamento térmico: deve ser considerado um espaçamento adequado e uma colocação adequada dos componentes para dissipar o calor de forma eficaz.
• Distribuição de energia: a rede de distribuição de energia deve ser cuidadosamente concebida para fornecer energia estável e suficiente a todos os componentes.
• Transmissão transversal: devem ser tomadas medidas para minimizar a transmissão transversal entre os sinais, como o uso de planos terrestres e técnicas de roteamento de sinais.
• Fabricabilidade: O projeto deve ser otimizado para uma produção eficiente para reduzir custos e garantir uma produção de alta qualidade.
