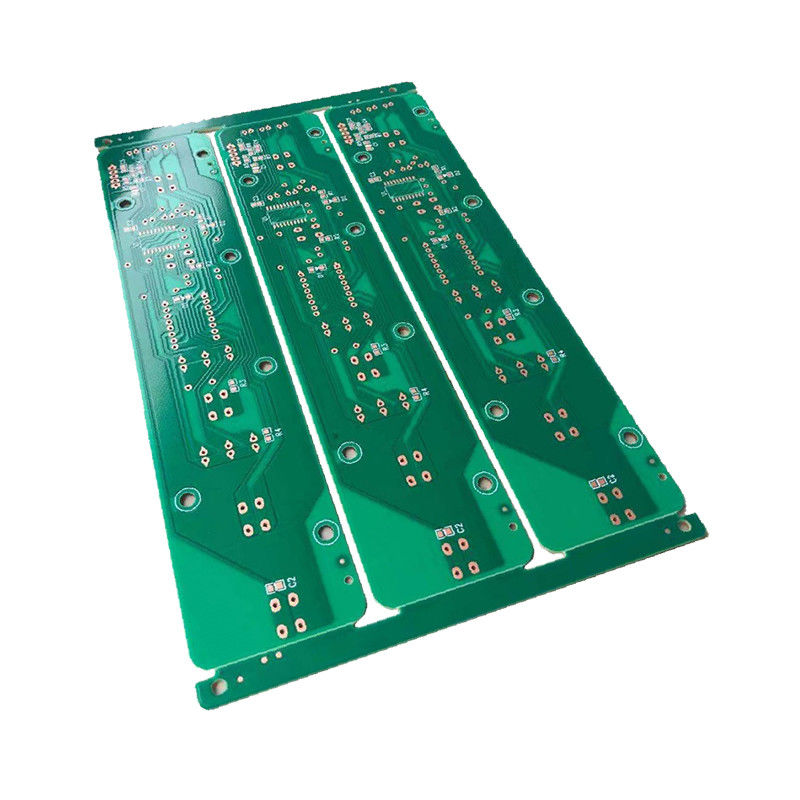

Tabela de PCB de camada de controle de impedância com transparência de silkscreen 0,15 mm

Descrição do produto:

A nossa placa de circuito impresso de alta camada é feita com materiais da mais alta qualidade e a mais recente tecnologia para garantir um desempenho e durabilidade superiores.,podem ter a certeza de que o nosso PCB de camada alta pode acomodar até os desenhos mais complexos.

Nosso PCB de camada alta vem com uma distância mínima de soldagem da máscara de 0,1 mm, garantindo que o seu projeto é preciso e preciso.Você pode ter certeza de que o nosso PCB de camada alta pode lidar com aplicações de alta corrente e potência com facilidade.

Também oferecemos uma distância mínima de silkscreen de 0,15 mm, garantindo que seu projeto esteja claramente rotulado e fácil de ler.,ENIG, OSP, Immersion Silver e Immersion Tin, dando-lhe a flexibilidade de escolher o acabamento de superfície que melhor se adapte às necessidades do seu projeto.

Nosso PCB de camada alta é ideal para uma ampla gama de aplicações, incluindo aeroespacial, telecomunicações, dispositivos médicos, e muito mais.Você pode esperar um desempenho confiável e eficiente que pode lidar até mesmo com os projetos mais exigentes.

Características:

• Nome do produto: PCB de camada elevada
• Espessura da placa: 0,2 mm a 6,0 mm
• Min. Espaço livre para serigrafia: 0,15 mm
• Espessura de cobre: 1/3 oz a 2 oz
• Min. Largura de linha/espaçamento: 3 mil/3 mil
• Cores: Branco, Preto, Amarelo
• Tabela de interconexão de alta densidade
• PCB de camada elevada e de vários níveis
• PCB de camada elevada e multicamada

Parâmetros técnicos:

Aplicações:

Uma das principais características deste produto é o seu controlo da impedância, que garante que os sinais eléctricos são transmitidos a uma taxa constante,independentemente do comprimento da trilha ou do número de ligaçõesIsto o torna ideal para aplicações onde são necessários sinais de alta velocidade e alta frequência, como em telecomunicações, aeroespacial e equipamentos médicos.

A placa de PCB de camada alta é projetada para fornecer alto desempenho e confiabilidade em um fator de forma compacto.que permite a colocação precisa dos componentes e reduz o risco de curto-circuitoO produto possui igualmente um espaço livre mínimo de 0,15 mm, o que garante que o texto e os símbolos no quadro sejam legíveis e fáceis de ler.

O High Layer Printed Wiring Board está disponível em uma variedade de cores de máscara de solda, incluindo verde, azul, preto, vermelho, amarelo e branco.Isto permite a personalização da placa para corresponder aos requisitos específicos da aplicação.

Algumas das aplicações comuns para a placa de PCB de camada alta incluem fontes de alimentação, processamento de sinal, sistemas de controle e armazenamento de dados.,A Comissão considera que a utilização de dispositivos de computador para a produção de computadores portáteis, tablets e wearables, bem como em sistemas de automação industrial e automóveis, constitui um elemento essencial para a melhoria do desempenho da indústria.

Em geral, a placa de PCB de camada alta é um produto versátil e confiável que pode ser usado em uma ampla gama de aplicações.e fabricação de precisão torná-lo uma escolha ideal para aplicações que exigem alto desempenho e confiabilidade em um fator de forma compacto.

Personalização:

Os nossos serviços de personalização de produtos para PCB de camada alta incluem:

• Projeto de PCBs de alta densidade de interconexão
• Personalização de placas multi-camadas de camada alta
• Criação de PCBs multicamadas
• Min. Espaço livre para serigrafia: 0,15 mm
• Min. Espaço livre da máscara de solda: 0,1 mm
• Min. Largura de linha/espaçamento: 3 mil/3 mil
• Número de camadas: camada superior
• Espessura da placa: 0,2 mm a 6,0 mm

Apoio e Serviços:

O suporte técnico e os serviços dos produtos de PCB de camada alta incluem:

• Consultas de peritos sobre a selecção e a concepção dos produtos
• Auxílio no planeamento dos PCB e na colocação dos componentes
• Aconselhamento sobre processos de fabrico e montagem
• Serviços de ensaios e de garantia da qualidade
• Apoio à reparação e manutenção
• Apoio ao cliente 24 horas por dia, 7 dias por semana para assistência técnica

Embalagem e transporte:

Embalagem do produto:

• O produto de PCB de camada elevada será embalado numa caixa de cartão resistente.
• A caixa será firmemente selada com fita adesiva para evitar qualquer dano durante o transporte.
• O produto será embrulhado em borracha para proporcionar uma protecção adicional contra qualquer choque ou choque durante o transporte.
• No interior da embalagem será incluída uma ficha de embalagem com os dados da encomenda do cliente.

Transporte marítimo:

• O produto de PCB de camada alta será enviado através de um serviço de correio respeitável.
• O cliente será fornecido com um número de rastreamento para rastrear o estado de entrega do seu pedido.
• Os custos de envio serão calculados com base na localização do cliente e no peso do produto.
• Os prazos de entrega podem variar em função da localização do cliente e do serviço de correio utilizado.

Perguntas frequentes:

Um PCB de alta camada, ou PCB de alta densidade de interconexão (HDI), é uma placa de circuito impresso com um alto número de camadas e uma alta densidade de componentes.Essas placas são projetadas para suportar circuitos eletrônicos complexos e são comumente usadas em aplicações onde o espaço é limitado.

Os PCB de camada alta oferecem várias vantagens em relação aos PCB tradicionais, incluindo:

• Densidade de componentes mais elevada, permitindo mais funcionalidade num espaço menor
• Melhor integridade do sinal e redução do ruído
• Maior fiabilidade devido a caminhos de sinal mais curtos e menos interconexões
• Maior flexibilidade de projeto, permitindo circuitos mais complexos

O projeto de um PCB de camada alta requer uma consideração cuidadosa de vários fatores, incluindo:

• Contagem de camadas e configuração de empilhamento
• Colocação e encaminhamento dos componentes
• Integridade do sinal e distribuição de energia
• Gestão térmica
• Restrições e capacidades de fabrico

Os PCB de camada alta são utilizados em uma variedade de indústrias, incluindo:

• Serviços de telecomunicações
• Automóveis
• Médico
• Aeronáutica
• Eletrónica de consumo

O processo de fabrico de PCB de camada alta envolve tipicamente várias etapas, incluindo:

• Projeto e layout
• Perforação e revestimento de vias
• Laminagem e ligação de camadas
• Outros aparelhos de televisão
• Montagem e ensaio
