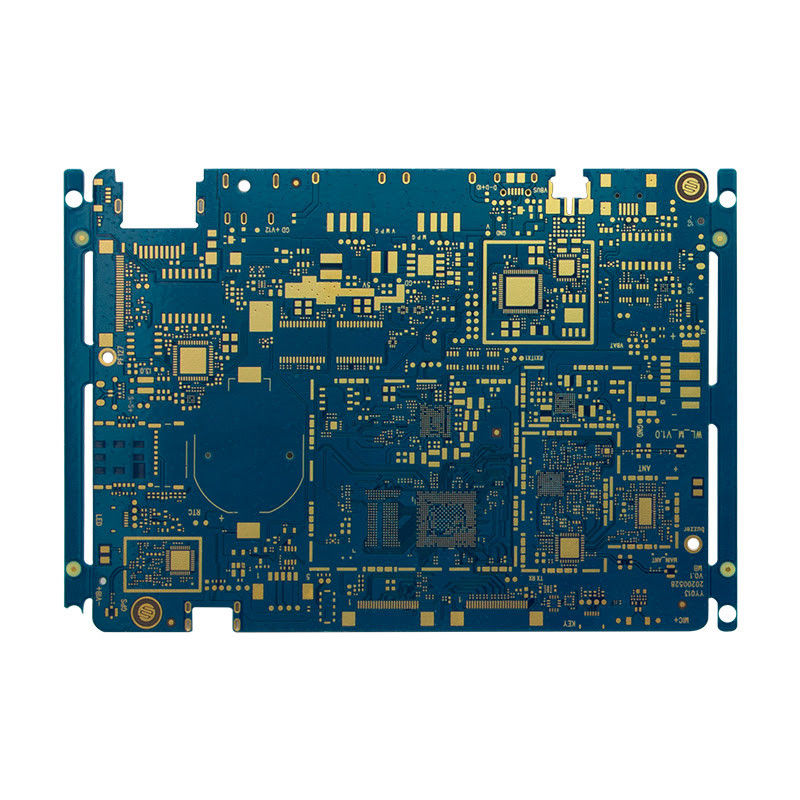

Imersão de ouro PCB de alta frequência ENIG para eletrônica OEM

Descrição do produto:

O PCB de alta frequência, também conhecido como PCB de sinal de alta frequência, é um tipo especializado de placa de circuito impresso projetado para lidar com sinais de alta frequência e operar em frequências de microondas.É amplamente utilizado em indústrias como telecomunicações, aeroespacial e militar pela sua capacidade de transmitir e receber sinais de alta frequência com baixa perda e interferência mínima.

Este PCB de Alta Frequência é feito com materiais de alta qualidade e tecnologia avançada para garantir um desempenho ideal.

O acabamento da superfície deste PCB de alta frequência é ouro de imersão, também conhecido como ENIG (Electroless Nickel Immersion Gold).e um apartamentoÉ ideal para aplicações de alta frequência, pois tem uma baixa perda de inserção e mantém a integridade do sinal mesmo em altas frequências.

Este PCB de Alta Frequência foi concebido para funcionar numa ampla gama de temperaturas de -55°C a 125°C.Isso o torna adequado para uso em ambientes extremos e garante um desempenho confiável mesmo em condições adversas.

A espessura da placa deste PCB de alta frequência varia de 0,2 mm a 6,35 mm, proporcionando flexibilidade no design e compatibilidade com vários dispositivos eletrônicos.Pode ser usado em dispositivos compactos onde o espaço é limitado ou em sistemas maiores que exigem placas mais grossas para circuitos mais complexos.

O material utilizado para este PCB de alta frequência é Rogers ou PTFE (politetrafluoroetileno).que os tornem adequados para aplicações de alta frequênciaRogers é um laminado de alto desempenho, enquanto o PTFE é um fluoropolímero com propriedades elétricas e mecânicas superiores.

Este PCB de Alta Frequência tem uma espessura final de folha de cobre de 1 oz (once) ou 35 microns.que o tornam adequado para aplicações de alta frequência e alta velocidade.

Existem quatro tipos principais de PCB de alta frequência comumente utilizados:

Este tipo de PCB de alta frequência é projetado para aplicações de impedância controlada e é ideal para sinais de alta frequência que exigem encaminhamento e blindagem precisos.Tem uma estrutura de sanduíche com uma camada de sinal no meio e planos de terra em cima e em baixo, proporcionando um excelente isolamento do sinal e minimizando a intermitência.

O PCB de micro-bandas de alta frequência é o tipo mais comumente usado, com uma única camada de traços condutores na parte superior do material dielétrico.e a camada superior transporta o sinalÉ adequado para aplicações que exigem baixo custo e produção em grande volume.

Este tipo de PCB de Alta Frequência é semelhante ao Microstrip, mas tem planos de terra adicionais em ambos os lados do rastreamento do sinal, proporcionando melhor isolamento do sinal e reduzindo a radiação.É comumente utilizado em aplicações digitais de alta frequência e alta velocidade.

O PCB incorporado de alta frequência é um tipo especializado que usa um material dielétrico com uma constante dielétrica mais baixa, como o PTFE, para incorporar os traços de sinal entre duas camadas de planos de solo.Este projeto permite um menor fator de forma e melhor desempenho elétrico.

O PCB de alta frequência é um componente crítico na indústria de microondas e de alta frequência, proporcionando uma transmissão de sinais confiável e eficiente.como o acabamento de superfície de ouro de imersão, material Rogers/PTFE, e 1 Oz folha final, torná-lo uma escolha ideal para aplicações exigentes.este PCB de alta frequência é uma solução versátil para necessidades de circuitos de alta frequência.

Características:

• Tabela de fiação impressa de alta frequência
• Placas de circuitos impressos de alta frequência
• PCB de alta frequência
• Rote e pontuação
• Aplicação: Comunicação
• Aplicação: Automóvel
• Superfície finalizada: ouro de imersão
• Espessura de cobre: 1 oz
• Temperatura de funcionamento: -55°C a 125°C

Parâmetros técnicos:

Aplicações:

Com a constante evolução da tecnologia, a necessidade de eletrónica de alta frequência tornou-se essencial em várias indústrias.Estes dispositivos de alta frequência desempenham um papel crucial na garantia de operações eficientes e fiáveisÉ aqui que entra em jogo o PCB de alta frequência, fornecendo soluções avançadas para aplicações de alta frequência e microondas.

PCB de alta frequência, também conhecido como PCB de rádio de alta frequência ou PCB de microondas de alta frequência,é um tipo de placa de circuito impresso projetado especificamente para aplicações de alta frequência e microondasCom uma faixa de frequência de 500MHz a 2GHz, estes PCBs usam materiais especializados e processos de fabricação para alcançar uma transmissão de sinal rápida e baixa perda de sinal.

• Espessura da placa:0.2mm-6.35mm
• Esboço:Rote e pontuação
• Tabela Thk:1.0MM
• Tamanho mínimo do buraco:0.2 mm
• Utilização:Eletrónica OEM

As capacidades de alta frequência e microondas deste produto tornam-no adequado para uma ampla gama de aplicações, incluindo:

• Telecomunicações:Os PCBs de alta frequência são amplamente utilizados na indústria de telecomunicações para dispositivos como antenas, sistemas de comunicação por satélite, transceptores e muito mais.Estes PCBs permitem uma transmissão de sinal rápida e estável, assegurando uma comunicação fiável.
• Aeronáutica e Defesa:Com a utilização crescente de sistemas de radar e satélites no sector aeroespacial e da defesa, a procura de eletrónica de alta frequência também aumentou.Os PCB de alta frequência são cruciais para estas aplicações, proporcionando processamento e transmissão de dados de alta velocidade para operações eficientes.
• Equipamento médico:Os PCB de alta frequência também são usados em equipamentos médicos, como máquinas de ressonância magnética, dispositivos de ultrassom e muito mais.permitir diagnósticos e tratamentos precisos.
• Indústria automóvel:Com a ascensão dos sistemas avançados de assistência ao condutor (ADAS) e outras aplicações de alta frequência na indústria automotiva, os PCB de alta frequência são usados para garantir a transmissão rápida e confiável de dados,Melhorar a segurança e o desempenho.
• Sistemas de controlo industrial:Os PCB de alta frequência também são usados em vários sistemas de controle industrial, como sistemas PLC, DCS e SCADA.assegurar um controlo eficiente e preciso dos processos de fabrico.

Os PCB de alta frequência oferecem várias vantagens em relação aos PCB tradicionais, tornando-os a escolha preferida para aplicações de alta frequência e microondas:

• Baixa perda de sinal:Os materiais especializados e os processos de fabricação utilizados nos PCB de alta frequência minimizam a perda de sinal, garantindo uma transmissão de sinal rápida e estável.
• Processamento de dados de alta velocidade:Com uma faixa de frequência de 500 MHz a 2 GHz, os PCB de alta frequência permitem processamento de dados de alta velocidade, tornando-os adequados para aplicações avançadas.
• Durabilidade:Os PCB de alta frequência são projetados para suportar altas temperaturas e ambientes extremos, tornando-os altamente duráveis e confiáveis.
• Personalização:Estes PCBs podem ser personalizados de acordo com requisitos específicos, permitindo flexibilidade no design e funcionalidade.

Os PCBs de alta frequência revolucionaram o mundo da eletrónica de alta frequência, fornecendo soluções avançadas para várias indústrias.e opções de personalização, estes PCBs tornaram-se um componente essencial da tecnologia moderna.

Personalização:

O nosso PCB de Alta Frequência é um produto de alta qualidade concebido para eletrónica OEM.PCB de RF de alta frequência, e projetos de PCB de radiofrequência.
A folha final do nosso PCB de alta frequência é de 1 oz, garantindo a sua durabilidade e fiabilidade.fornecendo uma excelente proteção contra a corrosão e garantindo uma longa vida útil para o seu PCBEntendemos a importância da precisão em aplicações de alta frequência, razão pela qual o nosso valor de impedância tem uma tolerância de ± 10%.Isto garante a precisão dos seus sinais e minimiza interferências.
O nosso PCB de Alta Frequência também tem um tamanho mínimo de buraco de 0,2 mm, permitindo projetos complexos e colocação precisa de componentes.Você pode ter certeza de que seu PCB irá atender às suas especificações exatas e requisitos.
Confia nos nossos PCB de alta frequência para fornecer desempenho excepcional e confiabilidade para todas as suas necessidades de alta frequência.Contacte-nos agora para saber mais sobre o nosso serviço de personalização e como podemos ajudar a dar vida ao seu projeto.

Embalagem e transporte:

Os nossos PCBs de Alta Frequência são cuidadosamente embalados para garantir uma entrega segura aos nossos clientes.

1. Primeiro, usamos materiais antiestáticos para proteger os componentes sensíveis da PCB.
2. Em seguida, o PCB é colocado numa caixa de tamanho personalizado para evitar qualquer movimento durante o transporte.
3. A caixa é então preenchida com borracha ou espuma para proporcionar amortecimento e proteção adicionais.
4. Finalmente, a caixa é selada com fita adesiva forte para segurar o conteúdo.
5. +

Oferecemos várias opções de envio para atender às necessidades de nossos clientes.

1. Após a embalagem dos PCB, são carregados num camião ou avião de entrega.
2. Os nossos parceiros de transporte garantem que os pacotes são manuseados com cuidado e entregues em tempo hábil.
3. Uma vez que o pacote chega ao seu destino, é assinado pelo destinatário ou por uma pessoa designada.
4. Caso ocorram problemas ou danos durante o transporte, nossa equipe de atendimento ao cliente está disponível para ajudar e resolver o problema.

Obrigado por escolher os nossos PCBs de Alta Frequência, esforçamo-nos por fornecer produtos de alta qualidade e transporte seguro para os nossos clientes.
