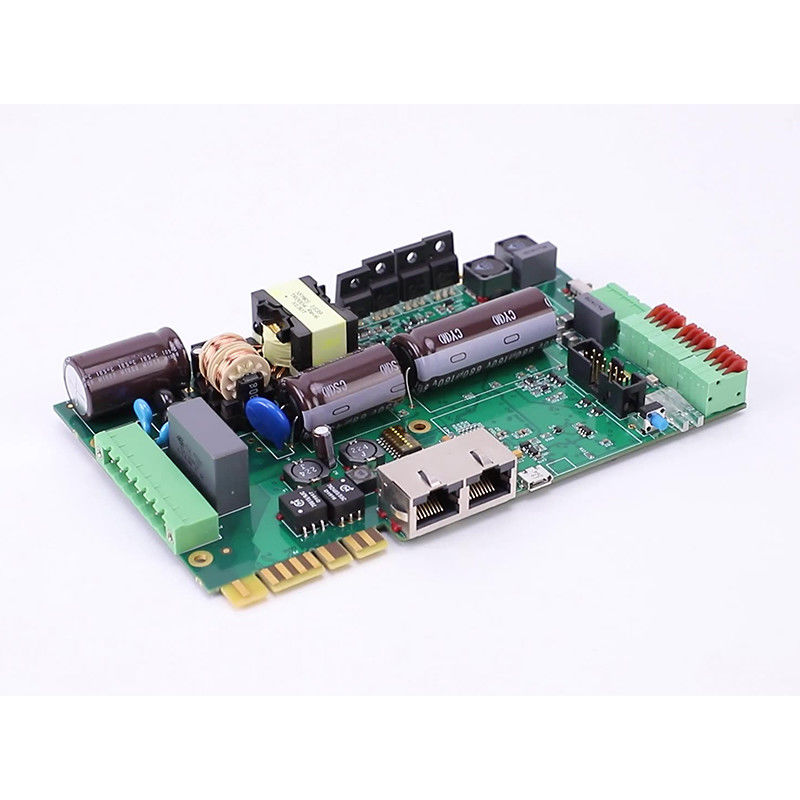

Conjunto do PWB de uma comunicação
Created with Pixso.

Material de base de cobre HASL superfície

Material de base de cobre HASL superfície

Nome da marca: Ben Qiang
Número do modelo: FR-4/Rogers
MOQ: 1 PCS
preço: custom made
Condições de pagamento: Transferência bancária/Alipay/PayPal
Capacidade de abastecimento: 200,000 metros quadrados/ano
Informações pormenorizadas
Lugar de origem:
Shenzhen, China
Certificação:
ISO/TS16949/RoHS/TS16949
Pedido do PWB:
Gerber&BOM
Material de base:
Cobre
Projeto:
Processamento de materiais entrantes
Camadas de PCB:
6 Camadas
Material de PCB:
FR-4
Características:
Confiança e precisão altas
Materiais:
FR-4
Detalhes da embalagem:
Embalagens a vácuo de bolas de ar
Habilidade da fonte:
200,000 metros quadrados/ano
Destacar:

Comunicação Pcb Board Assembly

,

Base de cobre para montagem de placas de PCB

,

HASL Prototipo de montagem de placa de circuito

Descrição do produto

Alta confiabilidade da comunicação da montagem de PCB com processo de imersão de ouro

Descrição do produto:

Assemblagem de PCB de comunicação

A montagem de PCB é um componente vital na produção de equipamentos de comunicação.É responsável pela ligação das diferentes partes do quadro de comunicação e pelo seu bom funcionamento.Com uma variedade de acabamentos de superfície e processo avançado de ouro de PCB, a nossa Assembléia de PCB de Comunicação garante desempenho de alta qualidade e conexões de comunicação confiáveis.

Visão geral do produto

Nossa montagem de PCB de comunicação é uma placa de circuito impresso (PCB) de 6 camadas que é projetada especificamente para equipamentos de comunicação.OSPAs camadas de PCB são cuidadosamente concebidas para proporcionar um desempenho e durabilidade ótimos,tornando-o ideal para utilização em dispositivos de comunicação.

Revestimento de superfície

O acabamento da superfície de um PCB é crucial para determinar seu desempenho, confiabilidade e durabilidade.

  • Nívelamento da solda a ar quente (HASL)
  • Ouro de imersão em níquel sem eléctro (ENIG)
  • Conservante orgânico de soldurabilidade (OSP)
  • Prata de imersão

Cada um destes acabamentos de superfície tem as suas próprias vantagens únicas e é adequado para diferentes aplicações.A nossa equipa de peritos pode ajudá-lo a escolher o acabamento de superfície mais adequado para as suas necessidades específicas de equipamento de comunicação.

Camadas de PCB

Nossa montagem de PCB de comunicação é um PCB de 6 camadas que foi projetado para fornecer conexões de alto desempenho e confiáveis para equipamentos de comunicação.As múltiplas camadas permitem circuitos complexos e reduzem o tamanho total do PCB, tornando-o mais compacto e eficiente.

Min Diâmetro do buraco

O diâmetro mínimo do buraco do nosso conjunto de PCB de comunicação é de 0,2 mm, garantindo conexões precisas e precisas para o seu equipamento de comunicação.Este pequeno diâmetro permite que mais componentes sejam colocados no PCB, tornando-a mais versátil e eficiente.

Teste

O nosso conjunto de PCB de comunicação passa por um teste 100% E para garantir a sua funcionalidade e fiabilidade.Este ensaio envolve a verificação de cada ligação e componente no PCB para assegurar que funcionam como pretendidoEste rigoroso processo de teste garante que a nossa montagem de PCB atenda aos mais elevados padrões de qualidade e possa fornecer ligações de comunicação estáveis e eficientes.

Processo de ouro de PCB

Além das opções de acabamento de superfície, a nossa montagem de PCB de comunicação também oferece um processo avançado de ouro de PCB conhecido como ouro de imersão.Este processo envolve revestir o PCB com uma fina camada de ouroO nosso conjunto de PCB é ideal para ser utilizado em equipamentos de comunicação onde ligações fiáveis e estáveis são cruciais.

Conclusão

Associação de PCB de Comunicação Telecomunicação, montagem de placa de comunicação e montagem de PCB para equipamentos de comunicação ̇ qualquer que seja a necessidade do seu equipamento de comunicação,Nossa Assembléia de PCB de Comunicação pode fornecer conexões confiáveis e de alto desempenhoCom acabamentos de superfície avançados, múltiplas camadas, pequeno diâmetro de buraco, testes minuciosos e processo de ouro de PCB avançado, a nossa montagem de PCB é a escolha perfeita para o seu equipamento de comunicação.Entre em contato conosco hoje para saber mais sobre a nossa Assembléia de PCB de Comunicação e como pode beneficiar o seu negócio.



Características:

  • Nome do produto: PCB de comunicação
  • Min Diâmetro do buraco: 0,2 mm
  • Pcb Request: Gerber&BOM
  • Material: FR-4
  • Pcba Nome do produto: 4G Communication/Network Switch
  • Item: Reunião de PCB


Parâmetros técnicos:

Comunicação Parâmetros técnicos de montagem de PCB
Características Alta confiabilidade e precisão
Materiais de PCB FR-4
Pcba Nome do produto Comunicação 4G/interruptor de rede
Teste 100% de E-Test
Projeto Processamento dos materiais recebidos
Material de PCB FR-4
Revestimento de superfície HASL, ENIG, OSP, Imersão Prata
Ponto Montagem de PCB
Processo de fabricação de PCB Ouro de imersão
Solicitação de PCB Gerber&BOM

Palavras-chave: Assembléia de PCB de dispositivos de comunicação, Assembléia de PCB de dispositivos de comunicação, Assembléia de placas de circuito impresso de comunicação



Aplicações:

Assemblagem de PCB de comunicação

O conjunto de PCB de comunicação é um componente essencial no domínio dos equipamentos de telecomunicações.Desempenha um papel crucial na comunicação e transferência de dados eficientes em vários sistemas de comunicaçãoEste conjunto de PCB foi concebido especificamente para aplicações de comunicação e é feito de material FR-4 de alta qualidade, garantindo uma ligação fiável e um desempenho estável.

Aplicação e cenário

A montagem de PCB de comunicação é amplamente utilizada em diferentes sistemas de comunicação, como telefones celulares, roteadores, satélites e outros dispositivos de telecomunicações.Também é comumente usado na montagem de placa-mãe de comunicaçãoNeste conjunto, o PCB é responsável pela ligação e controlo de todos os componentes de alto desempenho,assegurar uma comunicação suave e eficiente.

Material e processo

O conjunto de PCB de comunicação é feito de material FR-4, que é um tipo de laminado epóxi de fibra de vidro ignífugo.Este material é amplamente utilizado na indústria electrónica devido à sua alta resistênciaO processo de ouro de PCB utilizado neste conjunto é ouro de imersão,que proporciona uma superfície lisa e fiável para a montagem dos componentes e garante uma ligação estável e duradoura.

Processamento dos materiais recebidos

O processamento dos materiais recebidos é um passo crucial na produção de montagem de PCB de comunicação.O material FR-4 é cuidadosamente inspecionado e testado para garantir a sua qualidade antes de ser utilizado no conjuntoO processo de ouro de PCB de alta qualidade também é rigorosamente monitorizado para garantir a sua eficácia no fornecimento de uma superfície confiável para os componentes.Este processo meticuloso garante que o produto final cumpra os mais elevados padrões de qualidade e desempenho.

Projeto de circuitos de alta densidade

O conjunto de circuitos de circuito impresso de comunicação foi concebido com tecnologia avançada e design de circuito de alta densidade, o que permite um layout mais compacto e eficiente dos componentes,que o tornem adequado para utilização em dispositivos de telecomunicações menoresO projeto de circuito de alta densidade garante também a transferência eficiente de dados e sinais, tornando-o uma escolha ideal para sistemas de comunicação de alta velocidade.

Vantagens

Uma das principais vantagens do conjunto de PCB de comunicação é a sua capacidade de fornecer uma ligação estável e duradoura em vários sistemas de comunicação.Os seus componentes de alto desempenho e tecnologia avançada tornam-no uma escolha confiável para uma comunicação eficienteO uso de material FR-4 e processo de imersão de ouro também garante a longevidade e durabilidade do conjunto, tornando-o uma opção rentável para os fabricantes de equipamentos de telecomunicações.

Conclusão

A montagem de PCB de comunicação é um componente vital no campo dos equipamentos de telecomunicações.e tecnologia avançada tornam-na uma escolha fiável e eficiente para sistemas de comunicaçãoCom a sua transferência de dados de alta velocidade, design de circuito de alta densidade e desempenho estável, este conjunto de PCB é essencial para alcançar uma comunicação eficiente no mundo acelerado de hoje.



Personalização:

Serviço personalizado para montagem de PCB de comunicação

Item: Reunião de PCB

Aplicação de PCB: AI Android Smart Module

Diâmetro mínimo do buraco: 0,2 mm

Camadas de PCB: 6 camadas

Pedido de PCB: Gerber & BOM



Na Electronics Assembly, especializamo-nos em fornecer serviços de montagem de PCB de comunicação de alta qualidade para os nossos clientes.e estão dedicados a fornecer soluções confiáveis e eficientes para as suas necessidades de comunicação.



Os nossos serviços de montagem de painéis de comunicação foram concebidos para satisfazer os requisitos específicos do módulo inteligente Android AI.e, portanto, oferecemos um diâmetro mínimo do buraco de 0.2 mm para assegurar um desempenho óptimo.



Os nossos serviços de montagem de PCB também vêm com uma opção de 6 camadas, proporcionando-lhe a flexibilidade e funcionalidade necessárias para a sua rede de comunicação.Utilizamos arquivos Gerber & BOM para garantir integração e compatibilidade com seus sistemas existentes.



Quando se trata de Communication Network Assembly Board, somos o seu parceiro de referência para todas as suas necessidades de personalização.E nós nos esforçamos para exceder as suas expectativas a cada vez.



Embalagem e transporte:

Comunicação Reunião de PCB Embalagem e Envio

Nossos produtos de montagem de PCB de comunicação são cuidadosamente embalados para garantir a entrega segura aos nossos clientes.Cada embalagem é projetada para proteger os componentes delicados e evitar qualquer dano durante o transporte.

Embalagem

O conjunto de PCB de comunicação é primeiro colocado num saco antiestático para evitar qualquer descarga eletrostática durante o manuseio e o transporte.Em seguida, é colocado numa caixa de papelão resistente com inserções de espuma para fornecer proteção adicional contra qualquer impacto externoA caixa é selada com fita adesiva de alta qualidade para garantir que o conteúdo permaneça seguro durante o transporte.

Para encomendas a granel, o conjunto de PCB de comunicação é embalado em uma caixa maior com material de amortecimento adicionado para evitar qualquer movimento e danos potenciais durante o transporte.

Transportes marítimos

Oferecemos várias opções de envio para atender às necessidades específicas de nossos clientes. Nosso método de envio padrão é através de serviços de correio respeitáveis, que fornecem entrega confiável e pontual.Para encomendas urgentes, também oferecemos opções de envio acelerado, como frete aéreo ou entrega durante a noite.

A nossa equipa acompanha cuidadosamente cada remessa para garantir a entrega atempada e fornece aos clientes informações de acompanhamento para monitorizar o progresso da sua encomenda.

Para encomendas internacionais, cumprimos todos os regulamentos aduaneiros e de exportação necessários para garantir uma entrega tranquila sem atrasos ou problemas.

Na Assembléia de PCB de Comunicação, nos esforçamos para fornecer aos nossos clientes uma experiência de transporte sem problemas e sem problemas.Os nossos processos de embalagem e transporte são concebidos para entregar os nossos produtos de forma segura e eficiente, satisfazendo os mais elevados padrões de qualidade e satisfação do cliente.



Perguntas frequentes:

  • P:O que é uma montagem de PCB de comunicação?
  • A:A montagem de PCB de comunicação é um tipo de montagem de placa de circuito impresso que é especificamente projetada para uso em dispositivos de comunicação.
  • P:Quais são os benefícios de utilizar a montagem de PCB de comunicação?
  • A:A montagem de PCB de comunicação oferece uma solução compacta e eficiente para dispositivos de comunicação eletrônica, proporcionando desempenho confiável e de alta velocidade em um pequeno fator de forma.
  • P:Em que tipos de dispositivos de comunicação pode ser utilizada a montagem de PCB de comunicação?
  • A:A montagem de PCB de comunicação pode ser usada em uma ampla gama de dispositivos de comunicação, incluindo telefones celulares, roteadores, modems e outros dispositivos sem fio.
  • P:Que materiais são utilizados na montagem de PCB de comunicação?
  • A:A montagem de PCB de comunicação é tipicamente feita com materiais de alta qualidade, como FR4 ou poliimida, e também pode incluir componentes adicionais, como traços de cobre, máscara de solda e tela de seda.
  • P:O que torna a montagem de PCB de comunicação diferente de outros tipos de montagem de PCB?
  • A:A montagem de PCB de comunicação é projetada especificamente para uso em dispositivos de comunicação, com foco em desempenho de alta velocidade, tamanho compacto e conectividade confiável.Isto distingue-o de outros tipos de montagem de PCB que podem ser utilizados em uma variedade de dispositivos eletrônicos.
