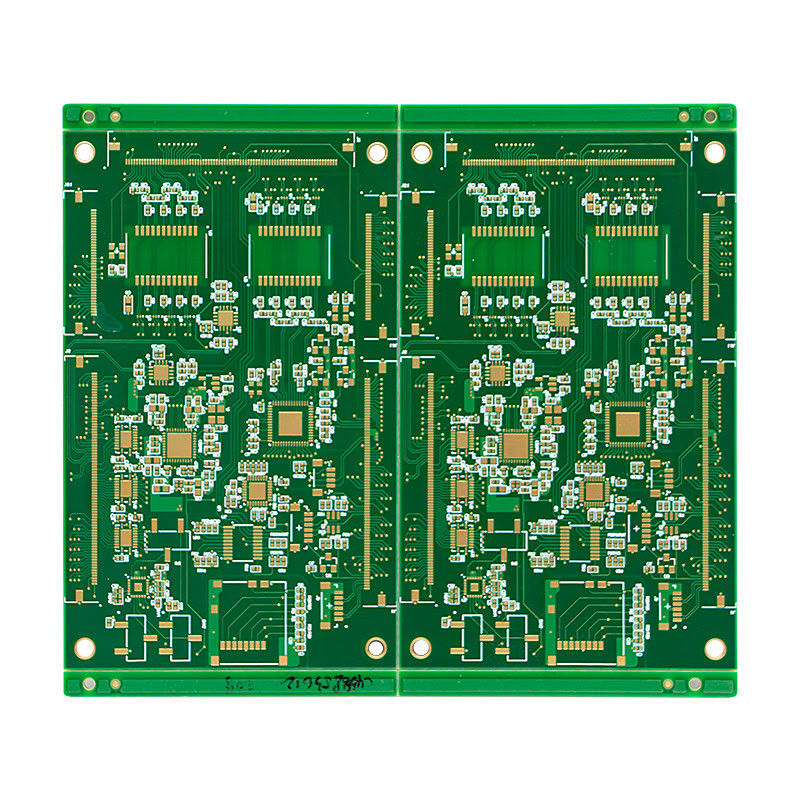

Comunicação por satélite Pcb Hf Rogers PTFE Roteiro e Esboço de pontuação

Tabela Thk 1.0MM PCB de alta frequência com Min Via de 0.2mm

Descrição do produto:

PCB de alta frequência é um tipo de placa de circuito impresso projetado especificamente para aplicações de alta frequência, como comunicação 5G, sinais digitais de alta velocidade e sinais RF de alta frequência.Também é conhecido como PCB de microondas de alta frequência, PCB de linha de alta frequência, ou PCB de RF de alta frequência.

PCB de alta frequência é de alta qualidade,placa de circuito impresso de alto desempenho que utiliza materiais de alta frequência e técnicas de fabricação avançadas para fornecer excelente integridade do sinal e condutividade térmicaÉ adequado para uso em uma ampla gama de aplicações de alta frequência, incluindo comunicação 5G, comunicação por satélite, sistemas de radar e muito mais.

• Min Via:O PCB de alta frequência usa uma broca a laser de 0,1 mm e uma broca mecânica de 0,2 mm para furos via, garantindo uma perfuração precisa e precisa para um desempenho óptimo do sinal.
• Espessura da placa:O PCB de alta frequência tem uma faixa de espessura da placa de 0,2 mm a 6,35 mm, proporcionando flexibilidade para diferentes requisitos de projeto.
• Tamanho mínimo do buraco:O tamanho mínimo do orifício para PCB de alta frequência é de 0,2 mm, permitindo traços mais finos e melhor desempenho do sinal.
• Temperatura de funcionamento:O PCB de alta frequência é projetado para funcionar em temperaturas extremas que variam de -55°C a 125°C, tornando-o adequado para uso em ambientes adversos.
• Espessura de cobre:O PCB de alta frequência utiliza uma espessura de cobre de 1 oz, proporcionando excelente condutividade térmica e garantindo uma dissipação de calor eficiente.

O PCB de alta frequência utiliza materiais especializados de alta frequência que têm uma baixa perda dielétrica, garantindo perda mínima de sinal e alta integridade do sinal.Estes materiais também têm uma elevada condutividade térmica, permitindo uma eficiente dissipação de calor, e são concebidos para suportar sinais de alta frequência sem distorção ou degradação.

O PCB de alta frequência é amplamente utilizado em aplicações de alta frequência, incluindo:

• Comunicação 5G
• Comunicação por satélite
• Sistemas de radar
• Sinais digitais de alta velocidade
• Sistemas de Comunicação por RF

O PCB de alta frequência é uma placa de circuito impresso de alto desempenho e alta qualidade projetada para aplicações de alta frequência.O uso de materiais especializados de alta frequência e técnicas de fabricação avançadas assegura uma excelente integridade do sinal, condutividade térmica e fiabilidade, tornando-a uma escolha ideal para várias aplicações de alta frequência.

Características:

• Nome do produto: PCB de alta frequência
• Utilização: Eletrônica OEM
• Valor de impedância: ±10%
• Espessura de cobre: 1 oz
• Min Via: 0.1mm Laser Drill, 0.2mm Mecânico Drill
• Espessura da placa: 0,2 mm-6,35 mm
• PCB de microondas de alta frequência
• PCB de linha de alta frequência
• PCB de alta velocidade

Parâmetros técnicos:

Aplicações:

O PCB de alta frequência é um produto de ponta que é amplamente utilizado no domínio da eletrónica OEM.Foi concebido para satisfazer a crescente procura de transmissão de sinal de alta velocidade em vários dispositivos electrónicos.Com a sua tecnologia avançada e qualidade superior, este produto tornou-se uma mudança de jogo na indústria electrónica.

O PCB de alta frequência é usado principalmente em aplicações de alta frequência onde a transmissão rápida e confiável do sinal é crítica.Sistemas aeroespaciais e de defesa, dispositivos médicos e outros dispositivos eletrónicos que exijam processamento de sinais de alta velocidade.

Imaginem um mundo onde todos os seus dispositivos eletrônicos podem processar dados à velocidade do relâmpago.Este PCB permite a transferência de dados de alta velocidade, permitindo uma comunicação perfeita entre indivíduos e organizações. Nos sistemas aeroespaciais e de defesa, garante que as informações críticas sejam transmitidas com precisão e rapidez,que é vital para a segurança nacionalNos dispositivos médicos, assegura que os dados são medidos e transmitidos com precisão, permitindo um diagnóstico e tratamento precisos.

O PCB de alta frequência possui vários atributos-chave que o distinguem no mercado.

• Placas de circuitos impressos de alta frequência:Este produto foi especificamente concebido para operar em altas frequências, tornando-o perfeito para transmissão de sinal de alta velocidade.
• PCB de radiofrequência de alta frequência:O PCB de alta frequência também é conhecido como PCB de alta frequência de rádio, destacando sua capacidade de transmitir sinais de rádio de alta frequência com interferência mínima.
• Transmissão de sinal de alta velocidade:Com a sua tecnologia avançada e design preciso, este produto garante transmissão de sinal de alta velocidade, tornando-o ideal para aplicações que exigem processamento rápido de dados.
• Folha final: 1 oz:O PCB de alta frequência tem uma folha final de 1 oz, que garante alta condutividade e baixa resistência, permitindo uma transmissão eficiente do sinal.
• Espessura de cobre: 1 oz:A espessura de cobre deste PCB é de 1 oz, o que proporciona excelente condutividade térmica e ajuda a dissipar o calor de forma eficiente.
• Superfície finalizada: ouro de imersão:A superfície do PCB de alta frequência é acabada com ouro de imersão, o que fornece uma superfície plana e lisa para melhor transmissão de sinal e evita a corrosão.
• Min Via: 0.1mm Laser Drill, 0.2mm Mecânico Drill:O tamanho mínimo para este PCB é de 0,1 mm para a perfuração a laser e 0,2 mm para a perfuração mecânica, o que garante perfuração precisa e precisa para uma melhor transmissão do sinal.

O PCB de Alta Frequência sem dúvida teve um impacto significativo na indústria eletrónica,revolucionando a transmissão de sinal de alta velocidade e abrindo caminho para dispositivos eletrónicos mais avançados e eficientesCom o seu desempenho excepcional e qualidade superior, tornou-se a escolha para aplicações de alta frequência, tornando-se um componente essencial no mundo da eletrónica OEM.

Personalização:

PCB de alta frequência, também conhecido como placa de fiação impressa de alta frequência ou placa de circuito impresso de alta frequência, é um tipo especializado de PCB projetado para aplicações de alta velocidade e alta frequência.Para satisfazer as necessidades específicas dos nossos clientes nas indústrias de comunicação e automóveis, oferecemos um serviço completo personalizado para PCB de alta frequência.

Os nossos PCBs de Alta Frequência são projetados para se destacarem na transmissão de sinais de alta frequência e fornecerem um desempenho e fiabilidade superiores.Compreendemos a importância dessas aplicações e asseguramos que os nossos PCB cumpram os mais elevados padrões de qualidade e precisão.

Com o nosso serviço personalizado, pode personalizar os seguintes atributos da sua PCB de Alta Frequência:

• Aplicação:Os nossos PCBs de Alta Frequência são adequados para aplicações de comunicação e automóveis, oferecendo desempenho de alta velocidade e alta frequência.
• Revestimento de superfície:Oferecemos o ENIG (Electroless Nickel Immersion Gold) como acabamento de superfície padrão para nossos PCBs de alta frequência, garantindo excelente condutividade e soldabilidade.
• Superfície finalizada:Os nossos PCBs de Alta Frequência são acabados com ouro de imersão, proporcionando uma superfície plana, lisa e uniforme para uma transmissão óptima do sinal.
• Valor de impedância:Podemos personalizar o valor de impedância do seu PCB de Alta Frequência para estar dentro de ± 10%, garantindo a transmissão precisa do sinal e minimizando a perda de sinal.
• Folha final:Os nossos PCBs de Alta Frequência vêm com uma folha final de 1 oz, fornecendo excelente condutividade elétrica e térmica para aplicações de alta frequência.

Na [Nome da Empresa], temos uma equipe de engenheiros e técnicos experientes que trabalharão em estreita colaboração com você para entender seus requisitos específicos e fornecer soluções personalizadas.Com o nosso equipamento de última geração e processos de fabricação avançados, podemos fornecer PCBs de alta qualidade de alta frequência que atendam às suas especificações exatas.

Entre em contato conosco hoje para saber mais sobre o nosso serviço personalizado de PCB de alta frequência e como podemos atender às suas necessidades únicas.

Embalagem e transporte:

Na High Frequency PCB, entendemos a importância de proteger os nossos produtos durante o transporte e garantir que cheguem em segurança aos nossos clientes.É por isso que desenvolvemos um processo abrangente de embalagem e transporte para garantir a entrega da mais alta qualidade dos nossos PCBs de Alta Frequência.

Os nossos PCBs de Alta Frequência são cuidadosamente embalados usando materiais e técnicas padrão da indústria para protegê-los de quaisquer danos potenciais durante o transporte.Cada PCB é envolto individualmente em material anti-estático para evitar qualquer descarga eletrostática que possa danificar os componentes sensíveisOs PCB embalados são então colocados numa caixa de papelão robusta com almofada suficiente para evitar qualquer movimento durante o transporte.

Oferecemos uma variedade de opções de envio para atender às necessidades específicas de nossos clientes. Nosso método de envio padrão é através de transportadores confiáveis e confiáveis, como FedEx, UPS e DHL.Também oferecemos envio acelerado para pedidos urgentes..

Todas as remessas são rastreadas e seguradas, proporcionando tranquilidade aos nossos clientes.A nossa equipa monitora cuidadosamente cada remessa para garantir a entrega atempada e resolver quaisquer problemas que possam surgir durante o transporte..

Além disso, oferecemos transporte internacional para clientes fora do nosso país de origem.que será da responsabilidade do cliente.

Para encomendar PCB de alta frequência, visite o nosso website e selecione as especificações desejadas para o seu projeto.A nossa equipa irá fornecer uma cotação e tempo de envio estimado com base nos detalhes da sua encomenda.

Assim que a encomenda for confirmada, começaremos o processo de embalagem e envio para garantir que os seus PCBs de alta frequência cheguem em perfeitas condições e a tempo.

Obrigado por escolher PCB de alta frequência para suas necessidades de PCB de alta qualidade.

Perguntas frequentes:

• Melhoria da integridade do sinal: PCBs de alta frequência podem minimizar a perda de sinal e manter a integridade do sinal em altas frequências, resultando em melhor desempenho geral.
• Redução da interferência eletromagnética (EMI): os PCB de alta frequência têm melhores capacidades de blindagem EMI, o que ajuda a reduzir a interferência e melhorar a qualidade do sinal.
• Tamanho compacto: PCBs de alta frequência podem ser projetados com componentes menores e traços mais apertados, tornando-os mais compactos e adequados para dispositivos eletrônicos miniaturizados.
• Alta confiabilidade: os PCB de alta frequência são fabricados com materiais e técnicas avançados, tornando-os mais confiáveis e duráveis.
• Eficaz em termos de custos: Apesar do seu design e fabricação avançados, os PCB de alta frequência são rentáveis e podem ser produzidos em grandes quantidades.

• Largura e espaçamento da pista: Para minimizar a perda de sinal e a incompatibilidade de impedância, a largura e o espaçamento da pista devem ser cuidadosamente projetados.
• Empilhadeira de camadas: PCBs de alta frequência são frequentemente projetados com várias camadas para melhorar o desempenho, portanto, a empilhadeira de camadas deve ser otimizada para a integridade do sinal.
• Plano de terra: Um plano de terra sólido é essencial para que os PCB de alta frequência forneçam uma base adequada e reduzam a EMI.
• Colocação dos componentes: os componentes devem ser colocados de forma a minimizar o caminho do sinal e reduzir o comprimento dos traços de alta frequência.

• Projeto e layout: O projeto do PCB é criado com software especializado, tendo em conta os requisitos de alta frequência.
• Seleção de materiais: o material apropriado é selecionado com base nos requisitos de projeto e desempenho.
• Gravura: As camadas de cobre são gravadas para criar o padrão e as conexões desejadas.
• Perfuração: são perfurados furos para montagem de componentes e vias.
• Revestimento: Os furos e as marcas são revestidos com cobre para criar uma superfície condutora.
• Máscara de solda e serigrafia: Uma máscara de solda é aplicada para proteger os vestígios de cobre e uma serigrafia é adicionada para fins de rotulagem.
• Ensaios: O PCB acabado é testado quanto à sua funcionalidade e desempenho.
