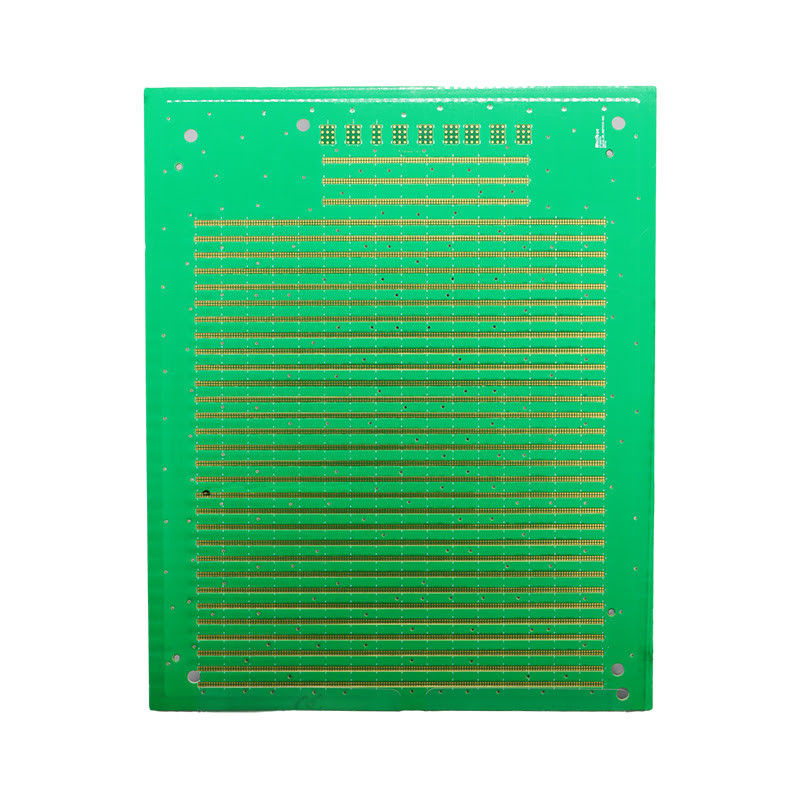

ENIG PCB semicondutor 14 camadas Turn Key Assembly Rogers 4003c

Descrição do produto:

O PCB semicondutor é uma placa de circuito impresso projetada especificamente para uso na indústria de semicondutores.É um componente crucial na produção de dispositivos electrónicos e desempenha um papel vital na garantia da sua funcionalidade e desempenho..
O nosso PCB de semicondutores é fabricado com tecnologia de ponta e atende aos mais elevados padrões da indústria.É projetado para fornecer desempenho confiável e eficiente nas aplicações de semicondutores mais exigentes.

• Tamanho da perfuração:Os nossos PCBs têm um tamanho mínimo de perfuração de 0,0078 ′′ (0,2 mm), proporcionando uma colocação precisa e precisa dos componentes.
• Características:Usamos o material Rogers 4003c na produção do nosso PCB semicondutor, que oferece propriedades elétricas e mecânicas superiores, tornando-o ideal para aplicações de alta frequência e alta velocidade.
• Através da tecnologia de buracos:Os nossos PCBs não usam tecnologia através de buracos, eliminando a necessidade de perfuração e reduzindo o risco de cortes elétricos e falhas mecânicas.
• Serviço PCBA:Oferecemos um serviço de montagem de PCB chave na mão, fornecendo uma solução única para todas as suas necessidades de PCB.assegurar um processo de produção eficiente e transparente.
• Número de camadas:Os nossos PCBs semicondutores têm uma camada de 14, proporcionando um design compacto e leve, mantendo a funcionalidade e o desempenho necessários.

No geral, a nossa placa de circuito impresso para semicondutores é uma opção de alta qualidade e confiável para todas as suas necessidades de placas de circuito semicondutores.Estamos empenhados em fornecer produtos e serviços de primeira linha aos nossos clientes e garantir a sua satisfação.
Escolha o nosso PCB semicondutor para o seu próximo projeto e experimente a diferença de desempenho e qualidade!

Características:

• Nome do produto: PCB de semicondutores
• Número de camadas: 14
• Utilização: Eletrônica OEM
• Min. Tamanho do buraco: 0,2 mm
• Serviço de montagem de circuitos impresso
• Largura mínima do traço: 0,1 mm
• Placas de circuitos de semicondutores
• PCB para semicondutores
• Placas de circuitos impressos de semicondutores
• 2 PCB de camada
• Eletrónica OEM
• Montagem chave na mão
• 0.2 mm Tamanho mínimo do buraco
• 0.1 mm Largura mínima do traço

Parâmetros técnicos:

Aplicações:

O PCB semicondutor, também conhecido como placa de circuito impresso semicondutor, é um tipo de PCB projetado especificamente para a fabricação e montagem de dispositivos semicondutores.Como um dos principais fabricantes de placas de circuito impresso de semicondutores, estamos orgulhosos de oferecer uma solução de alta qualidade e confiável para todas as suas necessidades de eletrônicos OEM.

• Dimensão mínima do buraco:0.2 mm
• Tempo de execução:2 semanas
• Revestimento da superfície: ENIG
• Utilização:Eletrónica OEM
• Através da tecnologia de buracos:- Não, não.

O PCB semicondutor é amplamente utilizado em várias aplicações, incluindo, entre outras:

• Fabricação de semicondutores:Os nossos PCBs são essenciais para a produção de semicondutores, fornecendo as conexões eléctricas necessárias e apoio para estes dispositivos delicados.
• Eletrônicos de consumo:Nossos PCBs são comumente usados em eletrônicos de consumo, como smartphones, laptops e tablets, garantindo um desempenho eficiente e confiável.
• Dispositivos médicos:Na indústria médica, precisão e confiabilidade são cruciais.assegurar a precisão e a segurança desses dispositivos de salvamento.

Nossos PCBs semicondutores são projetados com as seguintes características para atender às necessidades específicas da eletrônica OEM:

• Materiais de alta qualidade:Usamos apenas os melhores materiais para fabricar os nossos PCBs, garantindo durabilidade e confiabilidade para uso a longo prazo.
• Tecnologia avançada:Nosso processo de produção de ponta e tecnologia avançada garantem alta precisão e precisão na fabricação de nossos PCBs.
• Design personalizável:Entendemos que cada projeto de eletrónica OEM tem requisitos únicos.
• Controlo de qualidade rigoroso:Os nossos PCB passam por rigorosos controlos de qualidade em todas as fases da produção para garantir que os nossos clientes recebam apenas os melhores produtos.

Com o nosso tempo de entrega rápido de 2 semanas, pode contar connosco para entregar os seus PCBs semicondutores em tempo hábil.Nossa equipe de especialistas é dedicada a fornecer excelente atendimento ao cliente e suporte técnico para garantir sua completa satisfaçãoContacte-nos hoje para discutir o seu projeto de eletrônica OEM e como os nossos PCBs semicondutores podem atender às suas necessidades.

Personalização:

• Mascara de solda Cor: Verde
• Finalização da superfície: ENIG
• Tempo de execução: 2 semanas
• Utilização: Eletrônica OEM
• Min. Tamanho do buraco: 0,2 mm

Somos especializados em fornecer placas de circuito impresso personalizadas para aplicações de semicondutores.garantir uma elevada qualidade e fiabilidade.
Nosso serviço de personalização permite que você escolha a cor da máscara de solda, acabamento da superfície, tempo de entrega e outras especificações que melhor se adequam às suas necessidades.Entendemos a importância da entrega pontual na indústria de semicondutores e nos esforçamos para fornecer um prazo de apenas 2 semanas para nossos PCBs personalizados.
Os nossos PCBs são projetados para eletrónica OEM, proporcionando uma integração perfeita nos seus produtos semicondutores.Os nossos PCBs são adequados até para as aplicações semicondutores mais complexas e avançadas.
Escolha o nosso serviço de personalização para as suas necessidades de placas de circuito impresso de semicondutores e experimente a combinação perfeita de confiabilidade, qualidade e flexibilidade.

Embalagem e transporte:

O PCB semicondutor é cuidadosamente embalado e enviado para garantir a entrega segura aos nossos clientes.
Cada PCB é primeiro colocado num saco antiestático para evitar qualquer descarga eletrostática.O saco é então colocado em uma caixa de papelão resistente com materiais apropriados para amortecimento e absorção de qualquer choque durante o transporte.
Para remessas internacionais, também adicionamos uma camada extra de proteção colocando o PCB em uma caixa de madeira ou palete para resistir a qualquer manipulação áspera durante o desalfandegamento e transporte.
Os nossos parceiros de transporte são cuidadosamente escolhidos pela sua fiabilidade e eficiência na entrega de pacotes.Oferecemos várias opções de envio com base na preferência do cliente e urgência da entrega.
Todos os nossos pacotes são enviados com a etiqueta e documentação adequadas para fácil identificação e desalfandegamento.
Com a nossa embalagem eficiente e transporte confiável, pode confiar em nós para entregar o seu PCB semicondutor de forma segura e a tempo.
