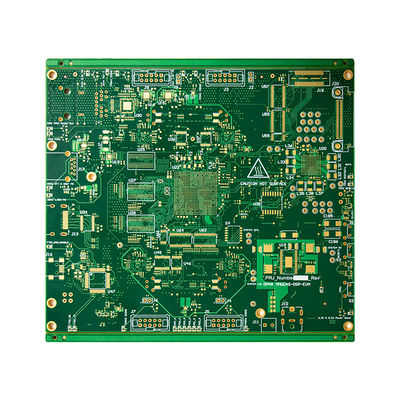

TU-883 PCB de alta frequência 100um Min largura Hdi Pcb 2 N 2 Alta velocidade

Nome da marca:	Ben Qiang
Número do modelo:	FR-4/Rogers
MOQ:	1 PCS
preço:	custom made
Condições de pagamento:	Transferência bancária/Alipay/PayPal
Capacidade de abastecimento:	200,000 metros quadrados/ano

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

ISO/TS16949/RoHS/TS16949

Aplicação:

2 laser, 2 laminação, 2+N+2

Características:

Tu-883

Materiais:

S1000-2M

Camada:

22L

Espessura:

3.35 ± 0,25 mm

Diâmetro mínimo do orifício v:

Furo de laser: 0,15 mm, Furo mecânico: 0,275 mm.12:1

Min Width /Space:

100/100um

Revestimento de superfície:

ENIG ((0,05um)

Modelo interno:

J092247C22

Detalhes da embalagem:

Embalagens a vácuo de bolas de ar

Habilidade da fonte:

200,000 metros quadrados/ano

Destacar:

Descrição do produto

HDI 2+N+2 Alta velocidade

Projeto	Capacidade de processo de PCB
Número de camadas	1-40 camadas
Largura/espaço mínimo da linha exterior	3/3mil
Espessura exterior de cobre	280um ((8OZ)
Espessura interna de cobre	210um ((6OZ)
Tolerância da espessura do PCB	espessura da placa≤1,0 mm; ±0,1 mm+,/-0,05 mm abaixo de 4 camadas espessura da placa > 1,0 mm; ± 10%
PTH mínima	Furo mecânico 4 milímetros, laser 3 milímetros
Materiais	FR-4, alta Tg, livre de halogênio, PTFE, Rogers, poliimida
IDH	Níveis 2-7
Processo especial	Vias cegas enterradas, ranhuras cegas, combinação rígida-flexa, pressão mista, retro-perfuração, resistência enterrada, capacidade enterrada, etapas de fresagem, impedância de combinação múltipla;
