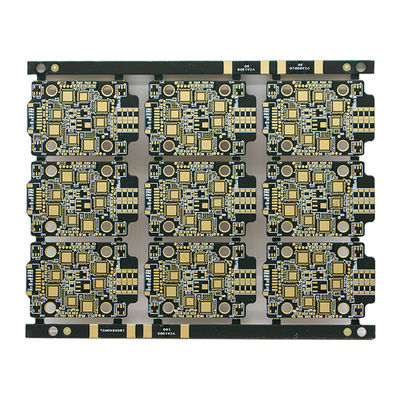

Pcb 2 N 2 de alta densidade de interconexão livre de halogênio para UAV elétrico sem escova

Nome da marca:	Ben Qiang
Número do modelo:	FR-4/Rogers
MOQ:	1 PCS
preço:	custom made
Condições de pagamento:	Transferência bancária/Alipay/PayPal
Capacidade de abastecimento:	200,000 metros quadrados/ano

Informações pormenorizadas

Lugar de origem:

Shenzhen, China

Certificação:

ISO/TS16949/RoHS/TS16949

Aplicação:

UAV elétrico sem escovas

Características:

2 oz de HDI de cobre

Materiais:

S1000-2M

Camada:

12 litros

Espessura:

2.2 ± 0,2 mm

Diâmetro mínimo do orifício v:

Furo de laser:0.2mm O buraco mecânico 0.2mm Relação de aspecto:11:1

Min Width /Space:

140/180um

Revestimento de superfície:

ENIG ((0,05um)

Modelo interno:

E339030C12

Detalhes da embalagem:

Embalagens a vácuo de bolas de ar

Habilidade da fonte:

200,000 metros quadrados/ano

Destacar:

Descrição do produto

IDH com 2+N+2

Projeto	Capacidade de processo de PCB
Número de camadas	1-40 camadas
Largura/espaço mínimo da linha exterior	3/3mil
Espessura exterior de cobre	280um ((8OZ)
Espessura interna de cobre	210um ((6OZ)
Tolerância da espessura do PCB	espessura da placa≤1,0 mm; ±0,1 mm+,/-0,05 mm abaixo de 4 camadas espessura da placa > 1,0 mm; ± 10%
PTH mínima	Furo mecânico 4 milímetros, laser 3 milímetros
Materiais	FR-4, alta Tg, livre de halogênio, PTFE, Rogers, poliimida
IDH	Níveis 2-7
Processo especial	Vias cegas enterradas, ranhuras cegas, combinação rígida-flexa, pressão mista, retro-perfuração, resistência enterrada, capacidade enterrada, etapas de fresagem, impedância de combinação múltipla;
